履帶式推土機經常在地形復雜、工況惡劣的環境施工, 其履帶底盤部件會出現各種故障。本文敘述履帶式推土機底盤部件常見故障類型、引發故障的因素以及部分故障原因確認方法。

　　1 ：常見故障類型

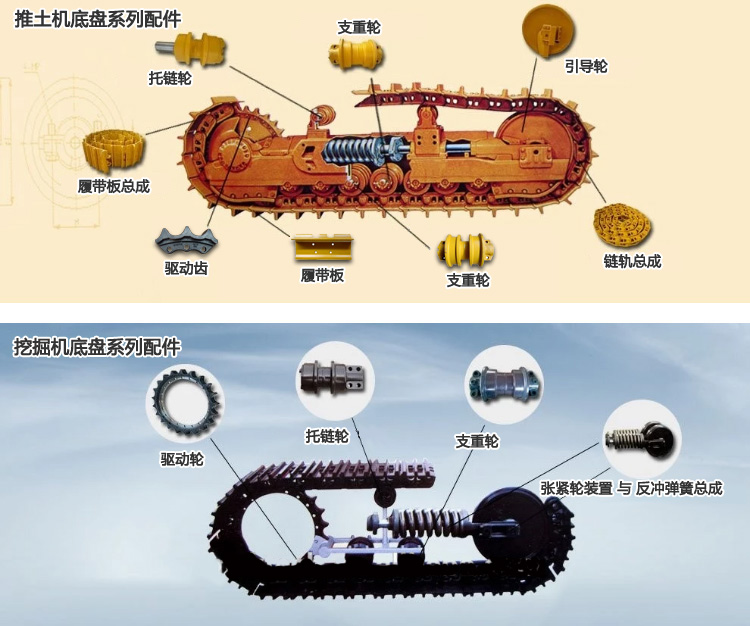

　　本文所述底盤部件, 主要指履帶式推土機行走系統中容易發生故障的驅動輪、引導輪、支重輪、托鏈輪和履帶 (即“四輪一帶”) , 如圖1所示。由于履帶式推土機底盤部件承受整機質量, 且直接與不同土質的地面接觸甚至在泥水地面上行駛, 因此底盤部件比其他部件更容易發生故障。履帶式推土機底盤部件常見故障可分為磨損、滲漏和裂紋3類, 如下所述。

　　磨損：底盤部件磨損包括履帶板齒磨損、鏈軌節踏面和側面磨損、鏈軌節凸臺磨損、銷套外圓或內孔磨損、銷軸外圓或端部磨損、輪系踏面磨損、驅動齒磨損、輪軸磨損等。銷軸和驅動輪磨損情況。履帶底盤部件磨損不可避免, 磨損部位一般出現在相互運動或與地面接觸的部位。底盤零部件中的某個零件磨損, 會對其他零件產生不利影響。若新的零部件與磨損的零部件混裝, 必將加速新零部件的磨損、降低其使用壽命。完善的設計方案、嚴格的加工工藝和健全的質量控制體系, 可延長底盤零部件的使用壽命, 避免發生異常磨損。

　　滲漏：履帶底盤部件的滲漏通常發生在引導輪、托鏈輪、支重輪和履帶銷軸等的潤滑部位。支重輪工況最為惡劣, 其滲漏故障更容易發生。引導輪、托鏈輪、支重輪發生滲漏通常是其油封失效, 包括浮封環異常磨損、O形密封圈磨損, 軸套異常磨損、軸套異常延伸等, 也會造成滲漏。履帶銷軸潤滑部位滲漏通常是注油塞密封不嚴, 這與產品質量過程控制有關, 廠家應采取措施避免發生此類故障。

　　裂紋：履帶底盤部件的各個部位都有可能發生裂紋, 如履帶板斷裂、鏈軌節斷裂、履帶銷軸斷裂、驅動輪齒塊掉塊等。　履帶底盤部件出現疲勞裂紋的原因很多, 通常是因?yàn)榱悴考褂脮r(shí)間過長、設計及選型存在缺陷、制造缺陷或工況惡劣, 裂紋部位多發生在尖角或截面突變部位。零件完全斷裂失效 (如履帶板斷裂) , 與其使用時間長短沒有直接關系, 其產生斷裂的原因多為制造缺陷、設計及選型缺陷以及材質有問題。履帶底盤部件產生裂紋的原因多為制造缺陷、安裝缺陷及新舊零部件匹配缺陷 (如履帶銷套外圓部位) , 零部件嚴重磨損后也容易發生裂紋。批量生產的零件在短時間出現裂紋, 其原因多為工況異常, 例如腐蝕性工況 (含有磷、硫的礦渣或垃圾場) 。

　　2：發生故障的因素

　　不可控因素：履帶式推土機底盤部件引發故障的不可控因素, 主要是指推土機的使用工況, 包括土壤顆粒度、土壤化學物質、空氣濕度和溫度、地形、作業內容等外界影響因素。

　　土壤：土壤顆粒度過小、土壤含沙量過高, 會在輪體和履帶表面形成一層磨料, 該磨料可加速底盤部件的磨損;土壤顆粒度過大、履帶在巖石上行走, 可使履帶底盤受到過高的沖擊力, 會加速底盤部件的磨損;在垃圾場作業時, 地面雜物容易塞入活動部件, 影響嚙合, 增加磨損;底盤部件接觸潮濕的地面, 容易產生化學腐蝕及磨損;土壤中含有鹽、磷、硫、有機化學物、化工廢渣, 會腐蝕底盤部件表面、加速產生裂紋。

　　環境溫度：環境溫度極高或極低, 都會對底盤部件產生不利影響。環境溫度極高時 (如接觸鋼廠冶煉的尾渣) , 底盤部件金屬表面會退火、表面硬度會降低, 可減少其使用壽命;高溫使輪體內部潤滑油黏度降低, 加速軸和軸套的磨損。環境溫度極低時, 內部潤滑油黏度變高、流動性下降、相對運動零件之間的潤滑變差、輪體旋轉時容易發熱, 可導致零部件使用壽命縮短。環境溫度過低, 容易使鋼鐵件產生裂紋。

　　地形：地形因素會影響底盤部件產生不同步磨損, 履帶式推土機底盤部件易磨損的5種作業地形。上坡作業會增加履帶式推土機后側支重輪、驅動輪齒塊、鏈軌節和銷套的磨損，下坡作業會增加引導輪的磨損;側坡作業會增加鏈軌側面、支重輪和引導輪邊緣、銷套端面, 以及重心低一側履帶板的磨損;圓頂?shù)匦巫鳂I(yè)會加快鏈軌節內側, 支重輪和引導輪踏面、驅動輪, 以及地形低一側履帶板的磨損;內圓弧地形作業會加快外側鏈軌節、支重輪和引導輪踏面, 以及履帶板、驅動輪外側和銷套的磨損。

　　作業內容：作業內容不同也會造成底盤部件產生不同步磨損。推土作業時, 主機質量靠前, 會加快前側支重輪和引導輪的磨損;在使用松土器作業或推土機進行牽引作業時, 主機質量靠后, 會加快后側支重輪、驅動輪輪齒和鏈軌銷套的磨損。

　　3：部分可控因素

　　履帶式推土機底盤部件引發故障的部分可控因素, 是指推土機操作者能部分控制的使用條件和應用條件。包括行駛速度控制、轉彎控制、履帶打滑控制和反向作業控制等。底盤部件的磨損速度, 隨著行駛速度的增加而增加, 在高磨損或高沖擊工況下, 尤其要控制好履帶式推土機的行駛速度。履帶式推土機轉彎時, 會增加支重輪和引導輪輪緣的磨損, 因此要避免總是向一側轉彎。履帶式推土機履帶打滑時, 可加快所有底盤零部件的磨損, 尤其是履帶板齒磨損最大。履帶式推土機反向作業時, 驅動輪輪齒與銷套之間的磨損, 比正向作業時的磨損更加嚴重。在滿足履帶式推土機使用功能的前提下應盡可能對以上部分可控因素予以控制。

　　4：可控因素

　　履帶式推土機底盤部件引發故障的可控因素, 是指操作者可控制的對底盤部件的壽命有重要關系的因素, 包括履帶張緊度、履帶板寬度選擇、履帶對準、停車和整潔等。履帶張緊度不合適, 會造成底盤部件加快磨損。尤其是履帶過緊, 會加快銷套和驅動齒的磨損。履帶式推土機履帶張緊度f(wàn)以L/35～L/25為宜, 如圖4所示。在保證牽引力和接地壓力的前提下, 應選擇適宜寬度的履帶板。履帶板的寬度B以0.17 L～0.19L為宜 (L指履帶接地長度) 。若履帶板過寬, 可形成杠桿效應, 使履帶板受力異常。底盤部件的同心度是避免不均衡磨損和加速磨損的最重要屬性。底盤部件的同心性不好, 可引起很多異常磨損和輪系發熱等故障, 在整機裝配時應予以高度重視。履帶式推土機應停放在平坦的地面, 以防止造成潤滑油泄漏。經常清理進入底盤部件中的泥土, 可減少其磨損。

　　5：部分故障原因確認方法

　　磨損故障：履帶銷套異常磨損時, 要觀察齒塊是否正常。履帶鏈軌異常磨損時, 要觀察支重輪是否轉動。履帶銷軸及軸套異常磨損時, 要測量履帶張緊度是否符合要求。支重輪輪緣、鏈軌節內側或外側異常磨損時, 應觀察和測量底盤部件的同心度。

　　6：滲漏及裂紋故障

　　若驅動輪、引導輪、支重輪及托鏈輪的外觀沒有發現異常就漏油, 應是零部件質量存在問題。如果底盤部件發生裂紋、斷裂故障, 在排除磨損造成的裂紋后, 大都是設計、選型或者制造方面存在問題。
