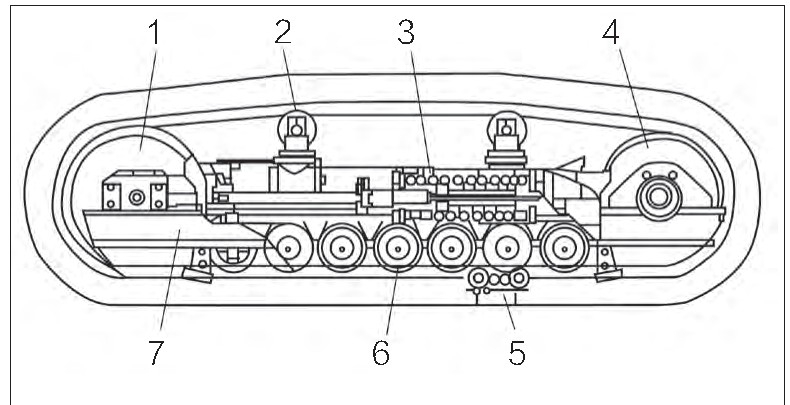

履帶式推土機在工程建設中被廣泛應用。履帶行走裝置是推土機的重要組成部分,在推土機工作過程中,行走裝置承受推土機工作時的各種壓力和扭矩，其行走機構主要包括臺車架、驅動輪、引導輪、支重輪、托鏈輪 (簡稱“四輪”) 、履帶及履帶張緊裝置等, 其主要功能是支承推土機的質量, 并將傳動機構傳遞的動力變?yōu)轵?qū)動力, 實現推土機行走。履帶式推土機行走機構如圖1所示。

　　在履帶式推土機行走機構中, 各零部件之間大都是剛性接觸, 無法采用潤滑和緩沖措施, 因此行走機構各零部件承受的沖擊載荷和磨損比較嚴重、故障比較頻繁。本文講述履帶式推土機行走機構3例故障排除方法。

　　1“四輪”啃軌

　　故障現象：履帶式推土機行走或作業過程中, 其履帶鏈軌與驅動輪、引導輪、支重輪及托鏈輪的輪緣產生劇烈摩擦且發出連續的“咯吱”聲, 造成“四輪”和鏈軌加速磨損, 即為啃軌故障。

　　故障原因及排除方法：履帶卷繞在“四輪”的外側, 履帶鏈軌與各輪輪體直接接觸, 依靠各輪輪緣的夾持作用保持鏈軌不產生橫向滑移。組裝行走機構時, 應保證支重輪、引導輪和托鏈輪轉動靈活, “四輪”的對稱中心面與履帶鏈軌的對稱中心面相重合。但是在實際組裝中, 往往難以達到上述技術要求, 或者在推土機作業過程中因磨損、沖擊、振動的影響, 改變了原來的裝配關系, 由此造成啃軌故障。引起啃軌故障的原因及排除方法如下所述。

　　驅動輪啃軌：驅動輪安裝靠里或靠外, 均會產生啃軌故障。該故障的排除方法如下:檢查驅動輪與鏈軌對稱中心面, 若不對稱應調整其在半軸上的位置;檢查半軸是否彎曲變形, 若彎曲應校直。

　　引導輪啃軌：若引導輪內、外輪緣磨損不一致, 挺桿彎曲, 張緊彈簧的彈力不一致, 兩側引導輪的橫向間隙不一致等, 均會造成引導輪歪斜, 使其對稱中心面與“四輪”的對稱中心面不重合, 導致引導輪啃軌。若挺桿彎曲, 應更換新的挺桿;若張緊彈簧的彈力不一致, 應調整兩側張緊彈簧的彈力。

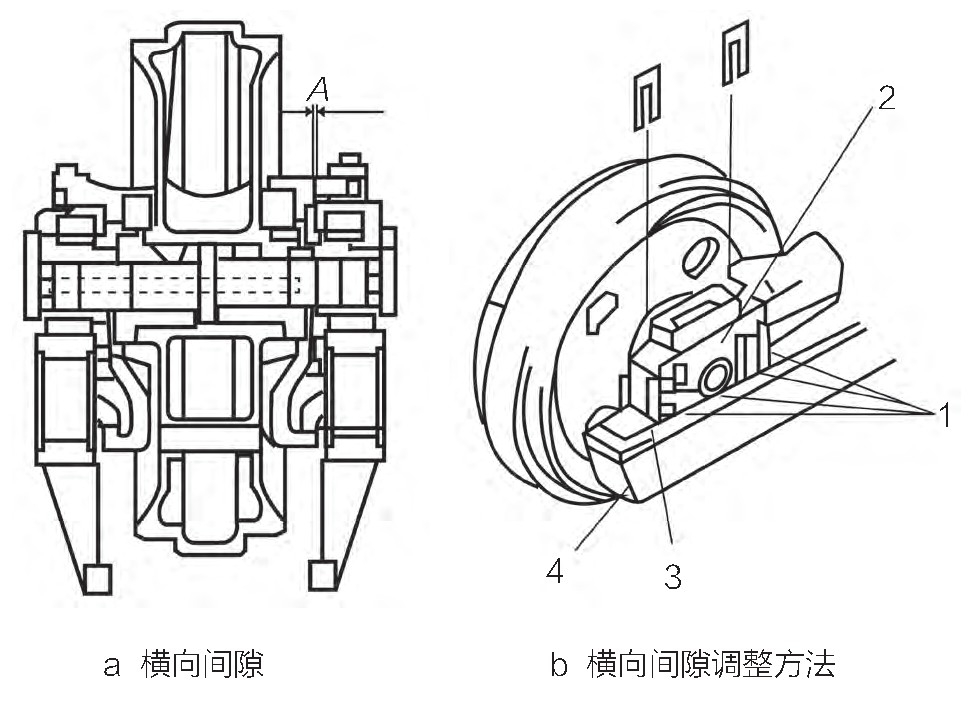

　　若引導輪兩側的橫向間隙不一致, 應調整引導輪與臺車架的橫向間隙, 調整方法如下:操縱推土機在平地上行駛1~2m, 使履帶均勻張緊, 停車檢查導向板與臺車架側板之間的間隙A (見圖2a) 。若發現其左、右間隙不一致, 應松開導向板緊固螺栓 (見圖2b) , 將間隙較大一側的墊片抽出, 添加到間隙較小的一側或不添加, 直至將兩側橫向間隙A調整到相同為止。調整時注意, 松開導向板緊固螺栓時, 不要松到3圈以上, 以防止導向板脫落后不易安裝。

　　支重輪啃軌：支重輪啃軌的原因大都是其對稱中心面偏移所致, 調整方法如下:采用拉線方法檢查支重輪對稱中心面, 確定需要調整的支重輪;擰松需要調整的支重輪端蓋與臺車架之間的連接螺栓, 調整其位置, 使其對稱中心面與其他支重輪對稱中心面相重合。

　　托鏈輪啃軌：托鏈輪啃軌的原因與其對稱中心面偏移有關, 造成其對稱中心面偏移的原因主要是托鏈輪支座變形、軸承間隙過大。排除方法如下:檢查調整托鏈輪對稱中心面, 若發現托鏈輪歪斜, 應校正托鏈輪支座;若發現其軸承間隙過大, 應予調整。

　　2： 支重輪脫軌

　　故障現象：履帶式推土機在橫向坡道上行駛、作業或轉彎時, 履帶鏈軌從支重輪等輪體上橫向脫落。

　　故障原因及排除方法：分析認為, 發生支重輪脫軌故障, 與履帶松弛和履帶張緊裝置、支重輪、驅動輪磨損有關。發生該故障時, 應盡可能將推土機開到平坦的地面上, 采取制動措施確保推土機停穩后, 逐一排查故障原因并加以排除, 如下所述。

　　履帶松弛：履帶松弛可造成其張緊力不夠, 導致支重輪脫軌。若履帶松弛, 應按推土機使用說明書的要求向履帶張緊裝置中注入潤滑脂, 將履帶調整到符合要求為止。

　　履帶張緊裝置損壞：張緊缸內泄漏、張緊彈簧疲勞變形等, 均會造成履帶張緊裝置失效、履帶張緊程度不能達到要求, 導致支重輪脫軌。若確定是履帶張緊裝置失效引起脫軌, 應修復或更換失效的零部件。

　　支重輪輪緣磨損：支重輪輪緣嚴重磨損, 可造成其輪緣高度變小, 導致支重輪脫軌。若確定是支重輪輪緣高度不足引起脫軌, 應修復或更換支重輪體, 或更換支重輪總成。

　　驅動輪輪齒磨損：驅動輪輪齒磨損變短變尖, 可造成支重輪脫軌。若確定是驅動輪輪齒太短, 應更換新驅動輪齒塊。

　　3： 支重輪漏油

　　故障現象：在支重輪輪體端面上有漏油痕跡, 停機一段時間后, 地面會出現一攤油跡。

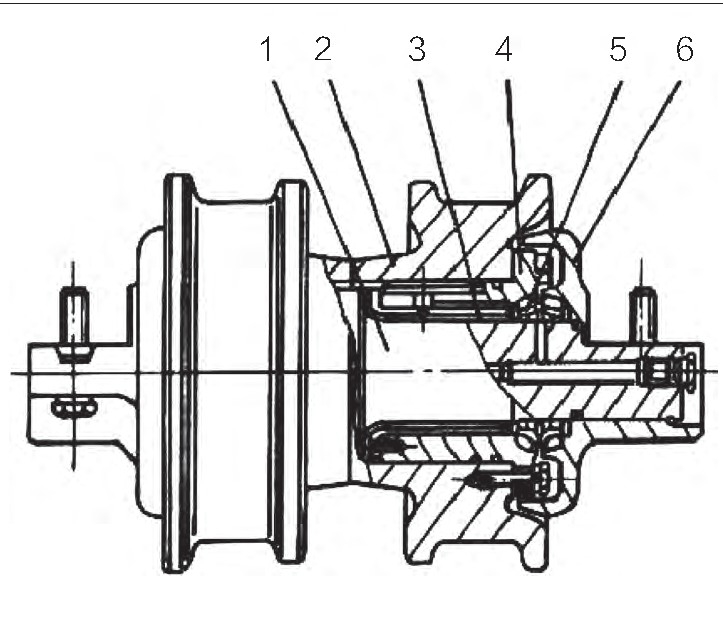

　　故障原因及排除方法：支重輪的結構如圖3所示, 其輪體通過軸套支承在輪軸上, 并使用齒輪油進行潤滑。輪體和輪軸之間使用O形密封圈和浮動油封進行密封, 以保證輪體內存儲一定量的潤滑油。若支重輪漏油且未及時處理, 就會導致軸套燒蝕, 直至輪體報廢。造成支重輪漏油的具體原因及排除方法如下所述。

　　支重輪漏油的原因一般為端蓋固定螺栓松動、O形密封圈損壞或老化、浮動油封嚴重磨損等。若支重輪端蓋固定螺栓松動引起其漏油, 應按螺栓規定扭矩緊固該螺栓;若O形密封圈損壞, 或老化失去彈性, 應更換新的O形密封圈;若浮動油封摩擦環密封面磨損后不平整, 或其間夾有雜物引起漏油, 需要清除雜物、研磨密封面;若加油螺塞松動引起漏油, 應緊固加油螺塞。

　　履帶式推土機行走機構的故障一般比較直觀, 故障原因也比較容易查找, 但是其故障造成的后果往往比較嚴重。履帶行走機構零部件的價格比較昂貴, 維修難度也比較大?；谝陨锨闆r, 應當十分重視履帶行走機構的故障, 一旦發生故障應及時檢查和排除, 避免故障擴大造成嚴重后果。
