支重輪總成是挖掘機等礦山機械的行走部件之一, 在挖掘機中一方面起支撐整機重量的作用, 另一方面, 它還是行走部分中的鏈軌總成的導軌, 與鏈軌總成相對運動, 起導向作用。在挖掘機的施工現場, 經常會發生支重輪總成從不同部位滲漏油的現象, 而一旦發生滲漏油, 就必須停止施工, 重新?lián)Q新的支重輪總成, 如不及時更換, 支重輪內部零件就會嚴重磨損, 導致支重輪失效報廢, 影響挖掘機的正常工作和施工生產效率, 也給施工方因停工造成極大的經濟損失,，因此, 分析造成支重輪總成滲漏油的原因, 采取相應的對策, 查漏補缺，防止支重輪滲漏油現象發生, 也就顯得格外重要。

　　1 支重輪總成漏油部位分析

　　以圖1所示EX200挖掘機支重輪總成為例來分析其基本組成部分、密封部位及漏油部位。工作時, 兩端軸座連同其浮封膠圈、浮封環與軸及軸上的O形密封圈一起固定在挖掘機的機架上不動, 而輪體及兩端的浮封膠圈、浮封環、雙金屬襯套則一起繞著軸轉動, 以保證襯套與軸形成滑動摩擦。為了減少摩擦及磨損, 裝配時一定量的潤滑油通過軸座上的注油孔一次被加入到支重輪總成內腔中, 再通過油塞封緊。支重輪總成在工作中, 由于各種原因影響, 內腔的潤滑油會從幾個部位滲漏, 主要部位有3個:①兩端的大口處。相應的密封部位是兩浮封環之間的接觸面及浮封膠圈與輪體、軸座處;②兩端的軸頭處。相應的密封部位是軸與軸座及O形密封圈處;③一端軸座上的油塞處。相應的密封部位是油塞與軸座上油孔處。當這些密封部分密封失效時, 就會發生滲漏油現象, 下面分別按滲漏油部位進行分析。

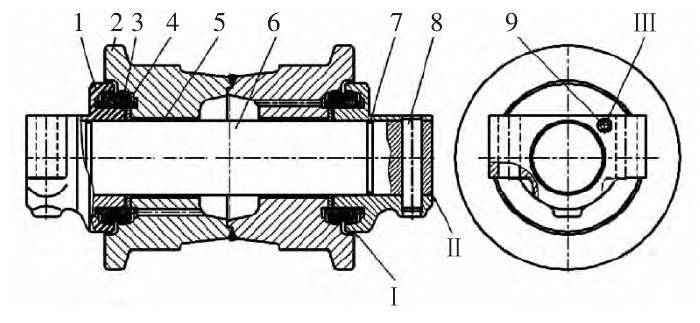

　　圖1 EX200支重輪總成裝配示意圖

　　1.軸座2.輪體3.浮封膠圈4.浮封環5.襯套6.軸7.O形密封圈8.銷緊銷9.油塞Ⅰ.兩端大口處Ⅱ.軸頭處 (兩端) Ⅲ.油塞處

       2 大口處滲漏油原因及對策

　　大口處是指輪體與軸座之間, 見圖1. 支重輪總成裝配后或已裝到主機上工作時, 這里是發生滲漏油最常見的部位, 其漏油原因比較復雜, 經過多年的分析實踐, 發現主要原因是兩浮封環之間密封不當, 其次也有由于浮封膠圈與輪體之間或浮封膠圈與軸座之間密封不當。

　　(1) 兩浮封環間滲漏油

　　兩浮封環在支重輪總成中是成對使用的, 裝配時由套在浮封環上的浮封膠圈通過輪體及軸座給1對浮封環一定的壓力, 使2對浮封環表面相接觸, 在工作中始終處于浮動狀態, 稱為浮封環及浮封膠圈。如圖2所示, 為兩浮封環局部放大圖, 當支重輪工作時, 2對浮封環作相對轉動, 一部分潤滑油會進入兩浮封環接觸面間, 并且在兩接觸面上形成一層油膜, 即在兩接觸面間構成既有邊界潤滑又有液體潤滑的混合潤滑狀態, 在這種狀態下, 不會發生滲漏油現象。而當兩接觸面間變成干摩擦與邊界摩擦同時存在時的半干摩擦狀態時, 就會導致此點在干摩擦的作用下, 潤滑失效, 磨損加重, 潤滑油就會從該點滲漏出。造成這種現象的原因有兩浮封環間的壓力、浮封環的加工質量及表面清潔度、裝配質量及潤滑油的黏度等。

　　防止兩浮封環處滲漏油措施:①在設計產品時, 應按相應標準要求設計總成中各零件的尺寸, 以保證裝配后兩浮封膠圈對兩浮封環有合理的壓力;②兩浮封環加工時, 最后應進行成對研磨, 以保證接觸面較小的表面粗糙度值, 并且研磨后應成對包裝并在裝配時成對使用, 以保證裝配后兩接觸面均勻接觸;③裝配時應保持兩浮封環表面清潔, 不能有灰塵雜質進入;④裝配時浮封膠圈不能扭曲;⑤加入適當黏度的潤滑油, 且冬季與夏季采用不同牌號的潤滑油。

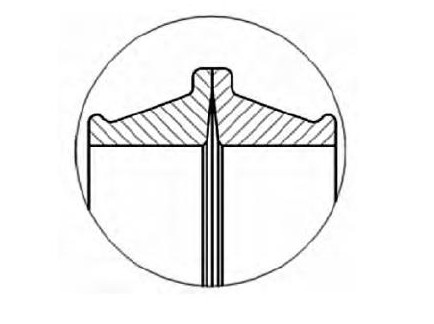

　　圖2 兩浮封環局部放大圖

　　 (2) 浮封膠圈與輪體或軸座間滲漏油

　　大口處漏油并不都是從兩浮封環接觸面處, 在生產實踐中發現有時也會從浮封膠圈與輪體或軸座接觸處漏油, 這個部位漏油相對比較容易判斷, 拆開漏油的支重輪總成就會發現, 可能是浮封膠圈安裝是扭曲的或是浮封膠圈硬度太高, 彈性差, 也可能是輪體或軸座加工質量差, 如尺寸精度低或表面粗糙度值過大等。所以為了避免此處滲漏油采取如下措施:①在裝配時要保證浮封膠圈安裝時不能發生扭曲現象;②制造浮封膠圈時應按產品設計要求進行制造, 以保證其有足夠的彈性;③提高輪體及軸座的加工質量。

　　為了防止大口處滲漏油, 避免總成裝到主機漏油所產生的嚴重后果, 在總成裝配注油后應進行磨合, 即采用一專用設備模擬總成在主機上的狀態, 使裝配好的支重輪總成在承受一定負荷的狀態下進行運轉, 運轉3 min, 這樣可使浮封組件處于良好的潤滑與密封狀態。

　　3 軸頭處滲漏油原因及對策

　　軸頭處是指軸與軸座之間, 見圖1. 支重輪總成裝配后或已裝到主機上工作時, 這里也是發生滲漏油常見的部位, 其漏油原因相對比較簡單, 通過實踐中分析, 軸與軸座及O形密封圈接觸處密封失效:①裝配時, O形密封圈在軸上發生了扭曲;②裝配時, O形密封圈局部被軸座啃壞。為了避免上述現象發生采取以下方法:①裝配時, 應保證O形密封圈安裝正確, 不得發生扭曲;②裝配前應清除軸及軸座上的毛刺, 以免劃破O形密封圈;③軸座設計時裝入軸的一端孔口應設計圓角, 如圖3 (a) 所示。實踐證明, 如果采用圖3 (b) 所示的倒角, 或10°倒角處沒有修圓, 則裝配后軸上的O形密封圈被啃壞的可能性很大, 因此設計時應充分考慮軸座的結構性對密封性能的影響。

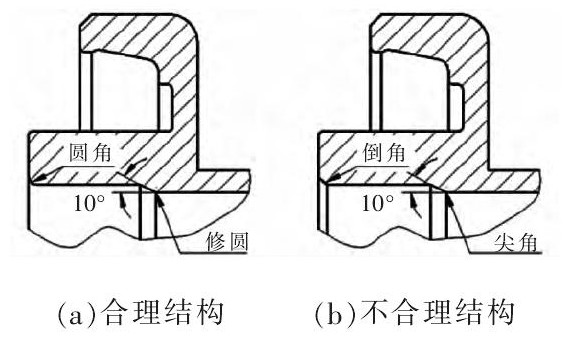

　　圖3 軸座局部結構圖

　　4 油塞處滲漏油原因及對策

　　油塞處是指油塞與軸座油孔連接處, 見圖1. EX200支重輪總成裝配注油后是用油塞擰在軸座的油孔進行密封的, 這種油塞及油孔設計成用螺紋密封的管螺紋, 正常情況下密封效果很好, 但如果螺紋加工精度低, 則會從此處漏油。為了避免此處漏油, 一方面是提高內外螺紋的加工精度, 提高螺紋副的配合精度;另一方面為了保險, 裝配時應在油塞上纏上生料帶, 以保證密封可靠。

　　5 結語

　　通過對支重輪總成滲漏油原因分析以及避免滲漏油產生的對策探討, 通過生產實踐證明, 找對原因, 采取適當?shù)拇胧? 能有效地避免支重輪總成滲漏油的發生。
