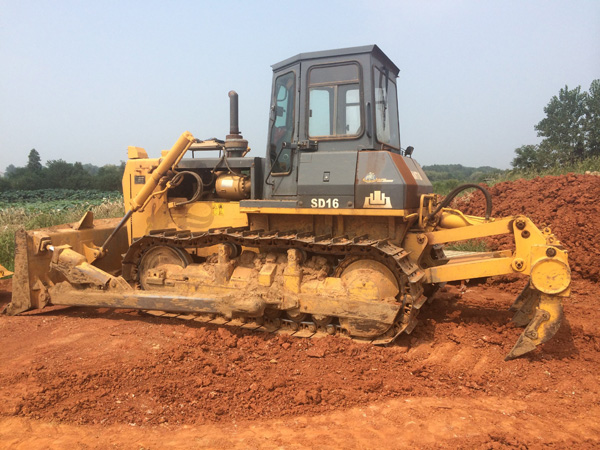

長期以來，SD16型推土機花螺母的預緊全靠簡易工裝及人工完成。這種操作方法勞動強度較大，需要2人協作完成，裝配困難并且費時費力，嚴重影響了作業進度。為了解決這一問題，工程師們?cè)O(shè)計了一種新型終傳動花螺母預緊工裝。

　　1： 原工裝存在問題

　　現場檢查無終傳動花螺母預緊工裝情況，發現操作該工裝需要2人協作完成，并且費時費力。從生產節奏均衡方面來看，終傳動花螺母預緊計劃用時為3min，而實際用時為5.7min。由此造成下一道工序等待時間過長。

　　2 ：新工裝制作

　　經研究，決定重新設計一種終傳動花螺母預緊工裝。該預緊工裝主要由電機、減速機、支架、升降小車以及原工裝組成，通過小車進行上下調整，利用原工裝連接到花螺母，電機通過減速機將旋轉動力傳遞給原工裝，原工裝帶動花螺母進行預緊，保證工件平穩運行，防止工件發生磕碰。新工裝有利于提高裝配質量、生產效率，降低工人勞動強度，消除作業安全隱患。

　　按照上述改進思路，工程師門繪制了工裝的簡易圖。經過反復對比設計，最終確定終傳動花螺母預緊工裝的簡易圖。

　　按照上述工裝簡易圖進行了簡單分析，確定了電機及減速機參數，按要求收集工廠內現有物料。物料到位后，按照前期圖紙思路進行工裝制作，終傳動花螺母新工裝現場制。

　　新工裝制作完成后，首先進行了現場試驗，以驗證該工裝的可行性及預期效果。多次現場試用結果表明，使用該工裝進行終傳動花螺母預緊工裝的方法可行、效果明顯。

　　3：新工裝使用效果

　　新型終傳動花螺母預緊工裝新穎獨特，安全可靠，簡單易于實現，實用性較強。使用新工裝，減少了下一道工序的等待時間，使單側終傳動花螺母預緊效率提升了58.7%，裝配時間降到了計劃用時以下，達到了批量生產的要求。改進前預緊花螺母需2人配合，現在1人使用工裝即可完成，大大降低了操作者的勞動強度。
