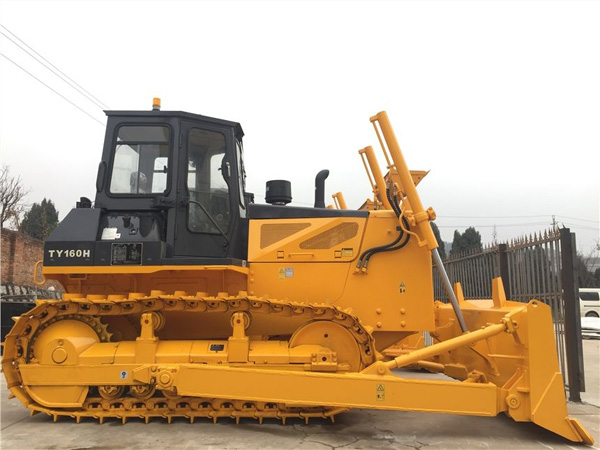

徐工TY160.TY220和TY320型推土機均采用的是日本小松D65、D85和D15型推 土機的生產技術。這三種機型的變速箱均為行星動力換檔變速箱，結構緊湊且完全相同，因而具有很強的通用性和互換性。以下就這3種變速箱在生產使用中常見故障及其原因進行分析探討。

　　1：常見主要故障

　　動力換檔變速箱常見故障主要表現為整車行進無力，某一檔脫檔和無檔頻繁，這也是動力換檔變速箱最容易發生不同于機械變速箱的特殊故障。產生整車行進無力，某一檔脫檔及無檔故障的根本原因是換檔離合器工作失效。造成失效原因?yàn)椋鹤兯贀Q檔液壓控制系統壓力不 足和換檔離合器元件失效。

　　2：故障原因分析

　　( 1) 變速換檔液壓控制系統壓力不足

　　上述3種機型變速箱的液壓控制系統設定壓力為1.8 MPa一 2.0MPa。當變速箱壓力表顯示壓力低于1.6MaP時，整車表現為滿載荷工作無力，輕載荷行進速度緩慢 ;當壓力低于0.5 MPa時，整車任何檔都不動作。當壓力低于1.6MPa時，變速箱的換檔離合器由于壓力不足，處于半接合半分離的狀態，主動片和摩擦片相對摩擦產生高溫，導致元件燒損，使離合器很快喪失功能，變速箱嚴重受損。這種現象在實際使用中經常發生，因此當壓力低于1.5MPa時，應立即停機檢查。

　　系統壓力不足是由液壓系統存在泄漏或供油不足所致，原因主要有液壓元件損壞，油量不足或未加到位和吸油不足。在實際使用中，油量不足很容易檢查出來，并可及時補足。液 壓元件損壞包括密封件失效，操縱閥和調壓閥失常等。變速箱初始工作正常而經過一段時間發生密封件，液壓件損壞而導致壓力下降，這種現象與液壓元件本身質量關系不大，主要原因應是液壓系統污染所致。

　　事實證明，由于液壓系統內存在硬質雜物，清潔度差，致使密封件，液壓件發生異常磨損，閥芯卡死失靈，堵塞濾清器造成系統泄漏，吸油供油不足導致壓力下降。因此，液壓系統的清潔度是保證變速換檔液壓控制系統的使用壽命最重要的因素。而保持系統的清潔度，只需按照要求定期對系統清洗換油即可。

　　( 2 ) 換檔離合器元件損壞

　　換檔離合器由活塞，主動片和摩擦片等組成。活塞的移動使離合器產生接合和分離兩種狀態。換檔離合器損壞大部分是主動片，摩擦片高溫?zé)g退火失效而致，活塞很少損壞。當離合器由于其元件損壞而 效時，機械的變速控制液壓系統工作雖正常，但工作行進無力，且伴有變速箱異常聲響。

　　換檔離合器元件損壞與使用關系不大，主要與元件本身質量和裝配質量密切相關。主要問題有：

　　① 主動片或摩擦片平面度超差，② 裝配間隙過小，③ 摩擦片與相配件齒圈配合精度差，運動不暢。④ 活塞回位不好，回位彈簧失效。⑤ 潤滑不良。如上所述，換檔離合器元件損壞主要以主動片，摩擦片燒損的形式出現。

　　離合器在空檔時，其摩擦片，主動片應保持分離狀態，并有一定 的間隙(每片之間 間隙為0.16mm 一 0.25mm )。但由于元件存在變形，平面度超差，回位不好和運動不暢等現象。

　　實際工作中分離狀態時，主動片與摩擦片間無間隙，離合器始終處于半接合，半分離狀態，此時主動片及摩擦片相互高速摩擦產生極大的熱量。這就造成元件燒損，初期燒損造成變形增大，變形增大使摩擦加劇，造成進一步燒損，直至元件損壞失效。

　　為使離合器能保持正常工作，在生產維修裝配中，應嚴格要求主動片，摩擦片平面度公差及相配件的配合質量，保證離合器 的裝配間隙，摩擦片，主動片運動應輕快無干涉卡滯現 象，變速箱在生產裝配后應通過臺架檢測。如因元件或裝配質量問題而使離合器非正常工作，變速箱的空載損失超過規定值很高，這時應拆機檢查修復。避免故障進一步發展以致離合器失效。
